Regarder un tableau de bord d’avion pour la première fois, c’est faire face à une trentaine d’instruments, de cadrans et d’écrans qui semblent tous parler en même temps. Pourtant, les pilotes lisent ces informations en quelques secondes, dans un ordre précis, pour maintenir la situation sous contrôle à chaque phase du vol. Comprendre cette logique de lecture, c’est comprendre comment un cockpit transforme des données brutes en décisions.
- Le tableau de bord d’avion est organisé selon un T basique standardisé : horizon artificiel au centre, anémomètre à gauche, altimètre à droite, indicateur de cap en dessous.
- Les instruments se répartissent en quatre familles : pilotage, navigation, moteur et alertes — chacune couvre une dimension précise de la sécurité du vol.
- Le système pitot-statique alimente trois instruments clés (vitesse, altitude, variomètre) ; son givrage est une cause d’erreur grave et connue.
- Le balayage visuel (scan) suit une priorité : attitude d’abord, puis performances, puis navigation — jamais l’inverse.
- Dans un glass cockpit, le PFD, le ND, l’ECAM ou l’EICAS remplacent les cadrans analogiques mais respectent la même logique ergonomique.
Table des matières

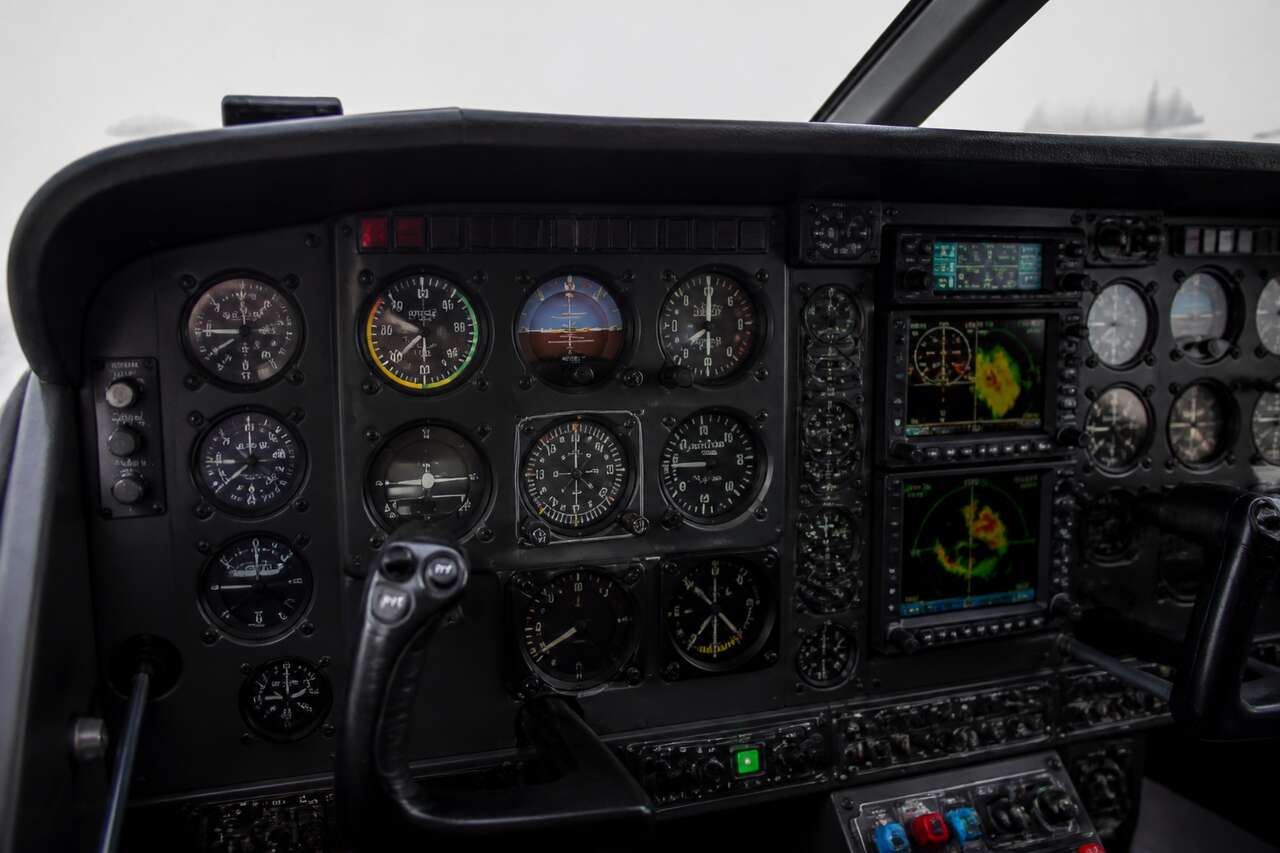

À quoi sert le tableau de bord d’un avion
Le tableau de bord d’un avion remplit une mission précise : fournir à l’équipage une image fiable, continue et synthétique de quatre paramètres fondamentaux — l’attitude de l’appareil dans l’espace, sa trajectoire, son niveau d’énergie (vitesse et altitude) et l’état de la machine. Sans cette image, aucune décision de vol n’est possible. Avec elle, le pilote peut anticiper, corriger et communiquer.
Les instruments de bord présentent à l’équipage technique toutes les informations utiles au pilotage, au fonctionnement de l’aéronef, à la navigation et aux communications avec les autres appareils et le contrôle aérien. Ces informations sont regroupées sur des tableaux spécialisés, et pour le pilote, sur le tableau de bord directement devant lui. Chaque instrument est là pour répondre à une question opérationnelle précise : suis-je à la bonne altitude ? Ma vitesse est-elle dans les limites ? Mon cap est-il correct ?
Un instrument de mesure se décompose toujours en trois éléments : un détecteur qui varie proportionnellement au phénomène mesuré, un système de transformation du signal, et un système d’affichage qui rend la grandeur lisible. Sur les avions modernes, le détecteur est souvent situé hors du poste de pilotage — sur la carlingue ou sous l’aile — et transmet l’information sous forme de tension électrique à un ordinateur de bord, qui produit l’affichage sur l’écran devant le pilote.
Ignorer les indications de ces instruments met directement en péril les passagers. À l’inverse, une lecture rigoureuse peut sauver des vies. Le tableau de bord n’est pas un décor : c’est le système nerveux de la décision en vol. Les familles d’indicateurs qui le composent répondent chacune à un domaine de surveillance distinct.
Les familles d’indicateurs : vol, navigation, moteur et alertes
Pour ne pas se perdre dans la densité d’un cockpit, il est utile de classer les instruments par fonction. Quatre grandes familles structurent l’ensemble du tableau de bord :
- Pilotage : horizon artificiel, anémomètre, altimètre, variomètre, bille-aiguille. Ces instruments donnent l’état instantané de l’avion dans l’espace.
- Navigation : indicateur de cap (gyro directionnel, compas), ILS, VOR, GPS. Ils situent l’avion sur sa route et par rapport aux aides au sol.
- Gestion des groupes motopropulseurs : tachymètre, température des gaz, pression d’huile, consommation carburant. Ils confirment que la machine fonctionne dans ses limites.
- Surveillance et alarmes : annunciators, alertes ECAM ou EICAS, signaux électriques et hydrauliques. Ils détectent les anomalies avant qu’elles deviennent des urgences.
Chaque famille permet soit de confirmer une situation normale, soit d’anticiper une dégradation. Un pilote qui surveille la température des gaz en montée ne réagit pas à une panne : il la prévient. Un copilote qui croise l’altimètre avec le variomètre ne corrige pas une erreur : il la détecte avant qu’elle se forme. C’est cette logique d’anticipation qui distingue une lecture professionnelle d’une simple observation.
Les servitudes — consommation carburant, tension et intensité électrique — forment une cinquième catégorie souvent sous-estimée. Elles conditionnent pourtant l’autonomie et la redondance des systèmes. Ces familles d’indicateurs prennent tout leur sens quand on examine de près les six instruments de base qui en forment le cœur.

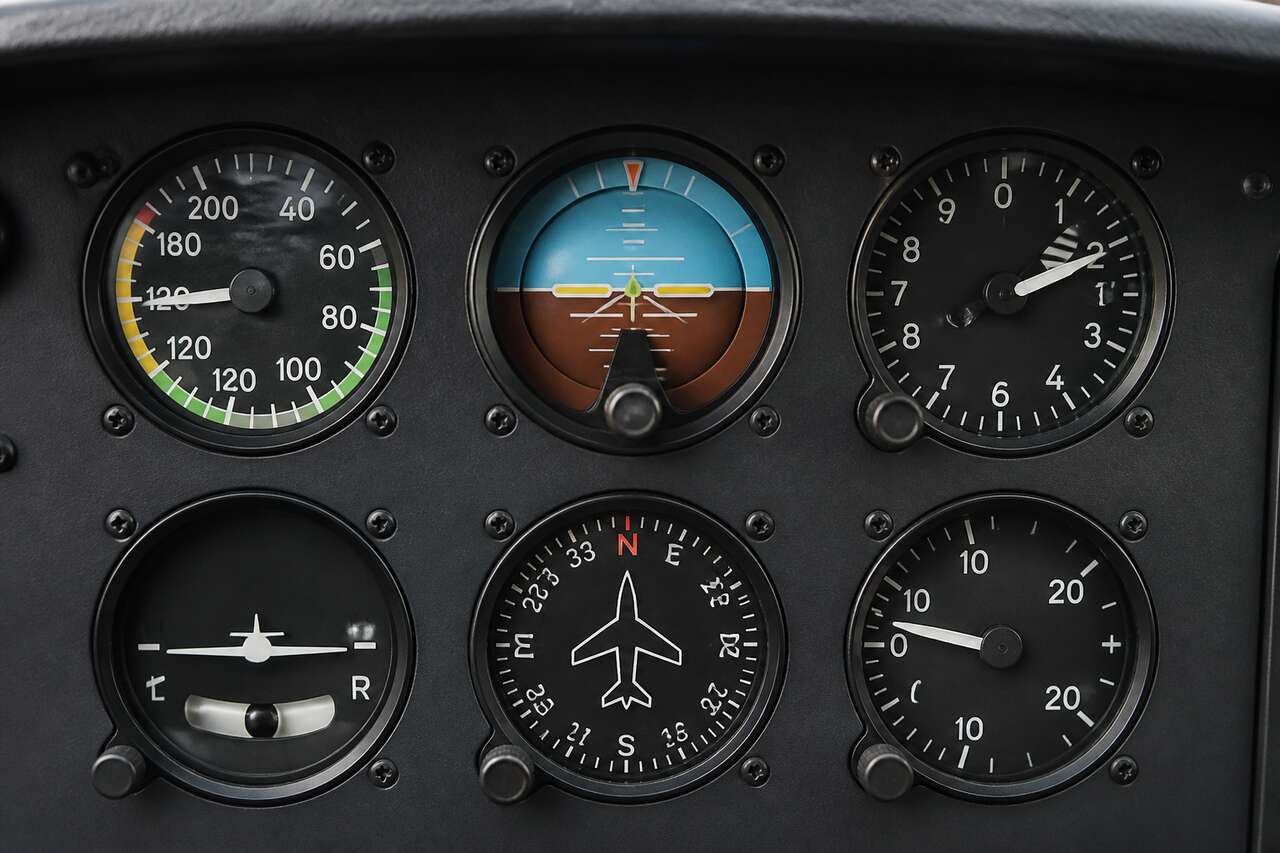

Les six instruments de base et leur lecture simple
Les six instruments de base constituent le socle universel du pilotage aux instruments. Ils sont disposés selon le T basique, une configuration standardisée conçue pour optimiser le circuit visuel du pilote :
| Position | Instrument | Information délivrée |
|---|---|---|
| Centre haut | Horizon artificiel | Assiette et inclinaison |
| Gauche | Anémomètre | Vitesse indiquée (IAS) |
| Droite | Altimètre | Altitude-pression |
| Centre bas | Indicateur de cap (gyro directionnel) | Cap magnétique |
| Bas gauche | Variomètre | Taux de montée ou descente |
| Bas droite | Bille-aiguille / indicateur de virage | Taux de virage et coordination |
L’horizon artificiel est l’instrument central : il indique si les ailes sont à plat et si le nez est au-dessus ou en dessous de l’horizon. En conditions météorologiques de vol aux instruments (IMC), c’est lui qui remplace la perception visuelle naturelle. Une lecture erronée de cet instrument est à l’origine de nombreux accidents liés à la désorientation spatiale.
L’anémomètre affiche la vitesse indiquée en nœuds. Il délimite les zones de vol sûres : vitesse minimale de décrochage, vitesse de manœuvre, vitesse maximale. Une chute sous Vso sans réaction immédiate conduit au décrochage. L’altimètre, lui, exige un calage précis : le réglage QNH (pression locale) ou QNE (1013,25 hPa en altitude de croisière) change la référence de zéro. Une erreur de calage de 1 hPa représente environ 27 pieds d’écart.
Le variomètre indique le taux de montée ou de descente en pieds par minute. Il est légèrement décalé dans le temps — il réagit après l’horizon artificiel, ce qui confirme l’ordre de priorité du scan. La bille-aiguille (ou coordinateur de virage) vérifie que le virage est coordonné : si la bille sort de son centre, un pied de palonnier est nécessaire pour corriger le glissement ou le dérapage. Ces six instruments forment un système cohérent dont la fiabilité dépend des capteurs qui les alimentent.
Comment les instruments mesurent : pitot-statique, inertiel et capteurs
Trois sources d’information physique alimentent les instruments de base. Comprendre leur principe permet d’identifier immédiatement la cause d’une lecture suspecte.
Le système pitot-statique alimente l’anémomètre, l’altimètre et le variomètre. La sonde de Pitot mesure la pression dynamique (pression totale moins pression statique) pour calculer la vitesse. Les prises statiques mesurent la pression atmosphérique ambiante pour l’altitude et le taux de variation. Ce système présente deux vulnérabilités majeures : le givrage de la sonde de Pitot, qui bloque ou fausse la pression dynamique, et l’obturation des prises statiques, qui fige ou inverse les indications. Ces pannes sont connues et documentées dans plusieurs accidents majeurs.
La centrale inertielle (IRS ou INS) et les gyroscopes alimentent l’horizon artificiel et l’indicateur de cap. Ils mesurent les accélérations et rotations de l’appareil. Leur erreur typique est la dérive gyroscopique : sans recalage régulier sur le compas magnétique ou le GPS, le cap affiché s’écarte progressivement de la réalité. Le compas magnétique, lui, souffre des accélérations et des virages — il n’est fiable qu’en vol stabilisé.
Sur les avions modernes, ces sources physiques transmettent leurs données à des calculateurs qui les croisent, les valident et les affichent sur écran. Le principe de mesure reste identique à celui des instruments analogiques ; seule la présentation change. Cette architecture numérique ouvre la voie aux affichages synthétiques — PFD, ND, ECAM — qui seront abordés plus loin. Avant cela, la question pratique est celle-ci : dans quel ordre regarder tout cela ?
Méthode de lecture rapide : le balayage qui évite les erreurs
Un pilote expérimenté ne fixe pas un instrument : il balaie. Ce scan visuel structuré suit une logique de priorité qui s’applique quelle que soit la phase de vol.
- Priorité 1 — Attitude : l’horizon artificiel est toujours le point de départ. Il donne l’état immédiat de l’avion.
- Priorité 2 — Performances : anémomètre, altimètre, variomètre confirment que la trajectoire est conforme.
- Priorité 3 — Navigation : indicateur de cap, puis instruments de navigation (VOR, ILS, GPS).
La règle du cross-check est simple : si deux instruments donnent des informations contradictoires, le troisième tranche. Par exemple, si l’altimètre indique une montée mais que le variomètre reste à zéro, l’horizon artificiel et la puissance moteur permettent de déterminer lequel est en défaut. Ne jamais croire un seul instrument sans confirmation.
En cas d’information suspecte, le réflexe est de ne pas corriger immédiatement mais d’abord d’identifier la source du problème. Une correction réflexe sur une indication fausse peut aggraver la situation. C’est pourquoi la charge de travail élevée — approche, mauvais temps, urgence — exige un scan encore plus discipliné, pas moins. La transition vers les cockpits modernes a modifié la forme de ce balayage, sans en changer la logique.
De l’analogique aux écrans : PFD, alertes et discipline cockpit
Le glass cockpit a remplacé les cadrans individuels par des écrans multifonctions, mais la logique ergonomique du T basique est conservée. Le PFD (Primary Flight Display) regroupe sur une seule surface les informations de l’horizon artificiel, de l’anémomètre, de l’altimètre, du variomètre et du cap — exactement les six instruments de base, sous forme synthétique. Le ND (Navigation Display) affiche la route, les waypoints, les terrains et le trafic.
L’ECAM (Airbus) et l’EICAS (Boeing) surveillent en temps réel les systèmes avion et génèrent des alertes hiérarchisées : warning (rouge), caution (ambre), advisory (bleu ou vert). Les annunciators — voyants lumineux — complètent cette surveillance. Le FMA (Flight Mode Annunciator), bande en haut du PFD, indique les modes actifs de l’automanette et du pilote automatique : c’est l’un des premiers endroits à lire lors d’un changement de phase ou d’une anomalie de trajectoire.
Les instruments conventionnels analogiques sont conservés à titre de secours sur la plupart des appareils modernes, pour pallier une défaillance électronique totale. Cette redondance est une règle de certification, pas une option.
La discipline de lecture dans un cockpit moderne s’appuie sur le CRM (Crew Resource Management) : la répartition des tâches entre pilote en fonction et pilote en surveillance garantit qu’un œil reste toujours sur les paramètres critiques pendant que l’autre gère une anomalie. Les 5 C de l’aviation — Climb, Communicate, Confess, Comply, Circle (monter, communiquer, avouer sa situation, suivre les instructions, tourner en attente) — structurent la réponse aux situations anormales et s’appliquent directement à la lecture des alertes : d’abord sécuriser l’avion, ensuite parler, enfin gérer.
Maîtriser le tableau de bord, c’est donc maîtriser un langage : celui des paramètres physiques traduits en décisions. Qu’il s’agisse d’un Cessna 172 avec six cadrans ou d’un Airbus A380 avec ses écrans larges introduits en 2007, la grammaire reste la même.
FAQ
Quels sont les indicateurs du tableau de bord ?
Le tableau de bord regroupe des indicateurs de pilotage (horizon artificiel, anémomètre, altimètre, variomètre), de navigation (compas, VOR, ILS, GPS), de gestion moteur (tachymètre, température, pression) et de surveillance (alertes, annunciators, électrique, carburant). Ils sont disposés selon le T basique pour optimiser la lecture visuelle.
Quels sont les indicateurs d’un avion ?
Les six instruments de base sont : l’horizon artificiel, l’anémomètre, l’altimètre, l’indicateur de cap, le variomètre et la bille-aiguille (coordinateur de virage). Sur les avions modernes, ces informations sont regroupées sur le PFD. S’y ajoutent les instruments de navigation, de propulsion et les systèmes d’alerte ECAM ou EICAS.
Quels sont les signaux utilisés par les pilotes dans le cockpit d’un avion ?
Les pilotes utilisent des signaux visuels (cadrans, écrans PFD/ND, voyants annunciators, FMA), des signaux sonores (alarmes de décrochage, GPWS, TCAS) et des retours tactiles (vibrations du manche). Le cross-check entre plusieurs sources permet de valider ou d’invalider une indication suspecte. Le CRM structure la répartition de la surveillance entre membres d’équipage.
Quels sont les 5 C en aviation ?
Les 5 C sont une procédure mnémotechnique utilisée en situation anormale : Climb (monter pour gagner de la marge), Communicate (alerter le contrôle aérien), Confess (déclarer sa situation), Comply (suivre les instructions reçues), Circle (tourner en attente si nécessaire). Ils s’appliquent notamment lors de la lecture d’une alerte critique sur le tableau de bord.
Lire un tableau de bord d’avion n’est pas une affaire de mémoire des cadrans, mais de méthode : un scan structuré, un cross-check systématique et une hiérarchie claire entre attitude, performance et navigation. Cette discipline, identique sur un monomoteur d’école et sur un long-courrier, est ce qui transforme une masse d’informations en décisions sûres.
