Un pilote qui regarde son indicateur de vitesse ne voit pas le vent. Il voit une pression. Cette nuance, souvent escamotée, est pourtant au cœur de toute la chaîne de mesure qui va du tube pitot collé sur le fuselage jusqu’à la décision de s’aligner sur une piste par vent de travers. Comprendre pourquoi la vitesse indiquée n’est pas le vent, et comment les deux grandeurs se combinent pour produire une vitesse sol et un temps de vol, c’est comprendre l’aviation dans sa mécanique la plus concrète.
- En vol, l’indicateur de vitesse mesure une pression dynamique, pas le vent : il donne la vitesse de l’avion par rapport à la masse d’air (IAS/TAS), non par rapport au sol.
- Le vent réel est mesuré au sol par des anémomètres (à coupelles, ultrasoniques, doppler) placés à 10 m de hauteur selon les normes OMM, puis transmis aux pilotes via l’ATIS et la tour de contrôle.
- La vitesse sol (GS) s’obtient en combinant la TAS et le vecteur vent ; c’est elle qui détermine le temps de vol réel.
- Le choix de piste dépend des composantes de vent de face et de vent de travers, ainsi que des alertes rafales et cisaillement de vent.
- Des phénomènes comme le microburst rendent la mesure en temps réel critique pour la sécurité à l’approche et au décollage.
Table des matières
Ce que l’on appelle « anémomètre » en aviation : vent mesuré au sol vs vitesse mesurée en vol
Le mot « anémomètre » vient du grec anemos (vent) et metron (mesure). Utilisé depuis le XVIIIe siècle, il désigne tout instrument capable de mesurer la vitesse ou la pression du vent. Mais en aviation, ce terme recouvre deux réalités très différentes selon que l’on parle d’un instrument de bord ou d’un capteur au sol.
À bord d’un avion, ce que l’on appelle couramment l’anémomètre est en réalité un indicateur de vitesse air. Il ne mesure pas le vent atmosphérique : il mesure la vitesse de l’appareil par rapport à la masse d’air environnante. Si l’avion vole face à un vent de 50 kt et que sa vitesse sol est de 100 kt, l’indicateur affichera 150 kt. Le vent, lui, reste invisible à cet instrument.
Au sol, en revanche, les anémomètres installés sur les plateformes aéroportuaires mesurent bien le vent réel : sa vitesse et, associés à une girouette, sa direction. Ces deux univers de mesure — bord et sol — sont complémentaires et indispensables, mais ils ne parlent pas de la même chose. Confondre les deux génère des erreurs de calcul et, dans les cas extrêmes, des incidents graves.
Cette distinction posée, il est utile d’examiner les principes physiques qui sous-tendent chacun de ces instruments avant de voir comment ils s’articulent dans les opérations quotidiennes.
Le principe de fonctionnement d’un anémomètre
Deux grandes familles de principes coexistent : la mesure du déplacement de l’air et la mesure de la variation de pression causée par ce mouvement.
L’anémomètre à coupelles, inventé en 1846 avec quatre coupelles puis ramené à trois en 1926, appartient à la première famille. Les coupelles hémisphériques captent l’énergie cinétique du vent et entraînent un axe en rotation ; la fréquence de rotation est proportionnelle à la vitesse du vent. Simple, robuste, il équipe encore de nombreuses stations météo aéroportuaires.
L’anémomètre à hélice fonctionne sur un principe similaire mais avec un axe horizontal orientable : l’hélice joue aussi le rôle de girouette, ce qui permet de mesurer simultanément vitesse et direction. L’anémomètre ultrasonique, dont le principe de mesure du temps de propagation du son est mentionné dès 1994, utilise des paires d’émetteurs-récepteurs : le vent accélère ou ralentit les ultrasons selon leur direction de propagation, et la différence de temps de transit donne la vitesse avec une excellente précision, sans pièce mobile.
L’anémomètre doppler (et son cousin le lidar) exploite le décalage de fréquence d’une onde réfléchie par des particules en mouvement dans l’air. Ces systèmes permettent de mesurer le vent à distance et en altitude, ce qui les rend précieux pour détecter le cisaillement de vent et le microburst avant qu’un avion n’y soit confronté.
À bord, l’indicateur de vitesse repose sur la mesure de la pression dynamique : pd = pt − ps, soit la différence entre la pression totale captée par le tube pitot et la pression statique prélevée sur le fuselage. La relation fondamentale est pd = ½ · ρ · v², où ρ est la masse volumique de l’air. C’est cette équation qui relie la pression mesurée à une vitesse affichée.
Ces principes physiques impliquent des contraintes de mesure bien précises, notamment en ce qui concerne l’étalonnage et les unités utilisées.
Comment un anémomètre mesure la vitesse du vent : capteurs, unités et limites
La chaîne de mesure d’un anémomètre de bord commence au tube pitot. La pression totale captée et la pression statique prélevée séparément sont acheminées vers une capsule anémométrique ; sa déformation mécanique est transmise par un levier et des engrenages jusqu’à une aiguille sur cadran. L’étalonnage est réalisé en atmosphère standard au niveau de la mer : pression de 1 013,2 hPa, température de +15 °C, masse volumique ρ₀ = 1,225 kg·m⁻³.
Le problème fondamental : ρ varie avec l’altitude et la température. L’instrument ne peut donc pas être étalonné pour toutes les conditions. Il donne directement la vitesse air indiquée (IAS), lue telle quelle par le pilote. Corrigée des erreurs d’installation, elle devient la CAS ; corrigée de la compressibilité, l’EAS ; ramenée à la masse volumique réelle, on obtient la vitesse air vraie (TAS), qui représente la vitesse réelle de l’avion dans la masse d’air.
| Sigle | Nom | Usage principal |
|---|---|---|
| IAS | Vitesse indiquée | Pilotage quotidien, limites structurales |
| CAS | Vitesse corrigée | Calculs de performances |
| EAS | Vitesse équivalente | Aérodynamique, charges structurales |
| TAS | Vitesse vraie | Navigation, calcul de vent |
| GS | Vitesse sol | Temps de vol, carburant |
Les unités varient selon les contextes : les nœuds (kt) dominent sur les avions de transport et la plupart des avions privés ; les km/h apparaissent sur certains planeurs et avions légers. Les rafales posent une limite pratique : un anémomètre à coupelles peut sous-estimer les pics de vent très brefs en raison de son inertie mécanique, là où un capteur ultrasonique répond quasiment en temps réel. Le placement du capteur est également critique : un obstacle proche fausse la mesure par effet de sillage.
Ces contraintes de mesure s’appliquent directement aux installations aéroportuaires, dont la fiabilité conditionne les informations transmises aux équipages.

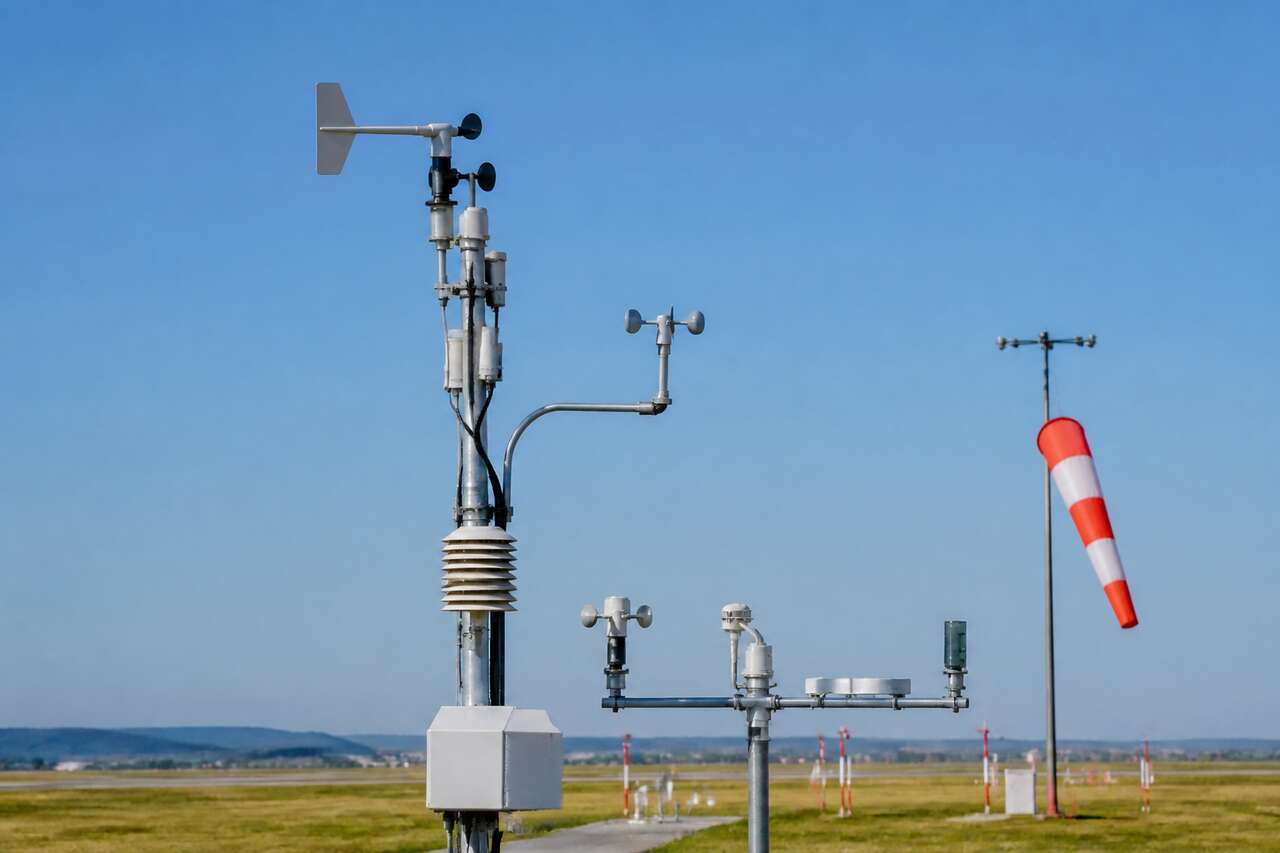

Mesure du vent dans les aéroports : anémomètres, manches à air et diffusion aux pilotes
Sur une plateforme aéroportuaire, les anémomètres sont installés selon les normes de l’Organisation météorologique mondiale : mât de 10 mètres, dégagé de tout obstacle susceptible de perturber l’écoulement. Plusieurs capteurs sont souvent répartis le long des pistes pour détecter les variations spatiales du vent, notamment en cas de cisaillement.
La manche à air reste l’indicateur visuel le plus immédiat pour les pilotes en approche : sa position donne une estimation rapide de la direction et de la force approximative du vent de surface. Elle ne remplace pas la mesure instrumentale mais offre une confirmation visuelle instantanée.
Les données issues des anémomètres alimentent plusieurs canaux de diffusion :
- L’ATIS (Automatic Terminal Information Service) : message vocal enregistré diffusé en continu sur une fréquence dédiée, mis à jour toutes les heures ou lors d’un changement significatif.
- Les systèmes AWOS et ASOS (stations météo automatiques) qui génèrent des observations en quasi-temps réel.
- La tour de contrôle, qui communique le vent en temps réel lors de l’autorisation de décollage ou d’atterrissage, en précisant direction, vitesse moyenne et rafales.
- Le METAR, message d’observation météorologique horaire ou spécial, transmis sous forme codée aux équipages en phase de préparation de vol.
En cas de cisaillement de vent ou de microburst détecté par un radar météorologique ou un lidar de basse altitude, des alertes spécifiques sont émises immédiatement vers les équipages en approche. Ces informations en temps réel sont indispensables car les conditions peuvent évoluer en quelques minutes. La qualité et la fraîcheur de la mesure conditionnent directement la sécurité des opérations.
Une fois à bord, le pilote doit combiner ces informations avec ses propres instruments pour naviguer efficacement.
En vol : déduire le vent et calculer un temps de vol avec vent
En croisière, le pilote connaît sa TAS (calculée à partir de l’IAS, de l’altitude et de la température) et son cap magnétique. Le GPS ou le FMS lui fournit sa vitesse sol (GS) et sa route effective. La différence entre cap et route révèle la dérive ; la différence entre TAS et GS révèle la composante longitudinale du vent.
La relation est simple : si la TAS est de 250 kt et que la GS affiche 210 kt sur le même axe, le vent de face est de 40 kt. Si la GS est de 290 kt, le vent arrière est de 40 kt. Le calcul du temps de vol découle directement de cette vitesse sol :
Temps = Distance / Vitesse sol
Sur un trajet de 400 NM avec un vent de face de 40 kt et une TAS de 250 kt, la GS est de 210 kt : le temps de vol sera d’environ 1 h 54 min. Avec un vent arrière de 40 kt (GS = 290 kt), il tombe à 1 h 23 min. L’écart de 31 minutes sur un vol court illustre l’impact considérable du vent sur la consommation carburant et la planification.
Sans GPS, l’estimation manuelle repose sur la navigation à l’estime : le pilote applique un angle de correction de dérive calculé à partir du triangle des vitesses (TAS + vecteur vent = vecteur GS). Les FMS modernes automatisent ce calcul en permanence et optimisent les niveaux de vol pour minimiser le vent de face ou maximiser le vent arrière.
Ces calculs ne restent pas abstraits : ils se traduisent directement en décisions opérationnelles sur la piste.
Ce que la mesure du vent change en opération : choix de piste, vent de travers et risques météo
Le choix de la piste active est la première décision influencée par la mesure du vent. Les avions décollent et atterrissent face au vent pour réduire la distance nécessaire et améliorer la portance. La composante de vent de face est la projection du vecteur vent sur l’axe de piste ; la composante de vent de travers est la projection perpendiculaire.
Chaque aéronef possède une limite de vent de travers certifiée. Au-delà, le pilote ne peut plus maintenir l’alignement sur la piste. Les compagnies ajoutent souvent leurs propres marges opérationnelles en dessous des limites constructeur. Un vent annoncé à 25 kt avec des rafales à 38 kt peut ainsi dépasser la limite alors que la moyenne semblait acceptable.
Les rafales sont précisément pour cette raison systématiquement incluses dans les messages vent de la tour. Une rafale est un pic de vitesse dépassant d’au moins 10 kt la vitesse moyenne sur une courte période. Elle impose une marge supplémentaire sur la vitesse d’approche.
Le cisaillement de vent — variation brutale de vitesse ou de direction sur une courte distance — est plus insidieux. Un avion qui pénètre dans une zone de cisaillement peut voir sa portance chuter brutalement. Le microburst, variante violente du cisaillement associée à un orage, génère un vent descendant intense suivi d’un étalement horizontal : l’avion rencontre d’abord un fort vent de face (gain de portance trompeur), puis un vent arrière brutal (chute de portance). Plusieurs accidents graves lui sont attribuables.
Les systèmes de détection modernes — radar météorologique, lidar doppler, réseaux d’anémomètres basse altitude — permettent de détecter ces phénomènes et d’émettre des alertes avant qu’un équipage ne s’y engage. La précision et la réactivité de la mesure du vent ne sont donc pas une question technique abstraite : elles conditionnent directement la marge de sécurité disponible dans les phases les plus critiques du vol.
FAQ
Quel est le principe de fonctionnement d’un anémomètre ?
Un anémomètre mesure la vitesse du vent selon deux grands principes : la capture du déplacement de l’air (rotation de coupelles ou d’une hélice) ou la mesure d’une variation de pression ou de temps de propagation causée par le mouvement de l’air (tube pitot, ultrason, doppler). Le choix du principe dépend de l’application : station météo, instrument de bord ou détection à distance.
Comment un anémomètre mesure-t-il la vitesse du vent ?
Dans le cas le plus courant au sol, les coupelles en rotation transmettent une fréquence proportionnelle à la vitesse du vent. À bord d’un avion, le tube pitot capte la pression totale ; soustraite à la pression statique, elle donne la pression dynamique, dont la racine carrée est proportionnelle à la vitesse air. Un anémomètre ultrasonique mesure la différence de temps de propagation d’ultrasons dans le sens du vent et contre lui.
Fonctionnement anémomètre avion ?
L’indicateur de vitesse d’un avion est un manomètre différentiel : il compare la pression totale (tube pitot, face au flux d’air) et la pression statique (prise sur le fuselage). La différence, appelée pression dynamique, est convertie en vitesse indiquée (IAS) étalonnée en atmosphère standard. Cette vitesse n’est pas le vent réel mais la vitesse de l’avion dans la masse d’air ; corrigée de la densité réelle, elle devient la TAS.
Comment calculer le temps avec vent pour un avion ?
Le temps de vol se calcule avec la formule Temps = Distance / Vitesse sol (GS). La GS s’obtient en combinant vectoriellement la TAS et le vecteur vent : un vent de face réduit la GS et allonge le vol, un vent arrière l’augmente et le raccourcit. Sur un vol de 400 NM, 40 kt de vent de face sur une TAS de 250 kt allongent le trajet d’environ 30 minutes par rapport à une condition de vent nul.
La mesure du vent en aviation n’est donc pas une donnée parmi d’autres : elle est le lien entre la physique de l’atmosphère et chaque décision opérationnelle, du calcul de carburant au freinage sur piste mouillée par vent de travers. Maîtriser la distinction entre vitesse air et vent réel, c’est comprendre pourquoi deux avions identiques sur la même route peuvent avoir des temps de vol très différents — et pourquoi la qualité d’un capteur au sol peut faire la différence entre une approche stable et un incident sérieux.
